Seria ORT — Ceramiczne rury ochronne i izolacyjne
Rury z tlenku glinu wysokiej czystości do ochrony termopar i izolacji elektrycznej. 4 gatunki T92–T997 (Al₂O₃ 92–99,7%), temperatura pracy 1390–1700°C, izolacja 10 kV/mm.
Dostępne wymiary
OD 1–5 mm (insulating)OD 5–15 mm (protection)OD 15–25 mm (protection)L up to 2600 mm
Warianty
ORT-T92 (1390°C)ORT-T95 (1480°C)ORT-T99 (1600°C)ORT-T997 (1700°C)1, 2, 3 or 4 bores
Indeks wydajności
| Property | ORT-T92 | ORT-T95 | ORT-T99 | ORT-T997 |
|---|---|---|---|---|
| Al₂O₃ (%) | 92 | 95 | 99 | 99.7 |
| Density (g/cm³) | 3.60 | 3.65 | 3.80 | 3.85 |
| Bending strength (MPa) | 304 | 320 | 350 | 370 |
| Max service temp (°C) | 1390 | 1480 | 1600 | 1700 |
| Insulation resistance (kV/mm) | 10 | 10 | 10 | 10 |
| Protection tube OD (mm) | 3–25 | 3–25 | 3–25 | 3–25 |
| Insulating tube OD (mm) | 1–8 | 1–8 | 1–8 | 1–8 |
Seria ORT obejmuje dwie pokrewne rodziny produktów: jednootworowe rury ochronne do termopar i czujników procesowych oraz wielootworowe rury izolacyjne do izolacji przewodów elektrycznych w piecach wysokotemperaturowych.
GATUNKI
Gatunek Al₂O₃ Gęstość (g/cm³) Wytrz. na zginanie (MPa) Temp. pracy Izolacja
ORT-T92 92% 3,60 304 1390°C 10 kV/mm
ORT-T95 95% 3,65 320 1480°C 10 kV/mm
ORT-T99 99% 3,80 350 1600°C 10 kV/mm
ORT-T997 99,7% 3,85 370 1700°C 10 kV/mm
WYMIARY RUR OCHRONNYCH
• Średnica zewnętrzna: 3–25 mm
• Grubość ścianki: 0,5–4 mm
• Długość maksymalna: 2500 mm
WYMIARY RUR IZOLACYJNYCH
• Średnica zewnętrzna: 1–8 mm
• Liczba otworów: 1, 2, 3 lub 4
• Długość maksymalna: 2600 mm
ZASTOSOWANIA
• Osłony termopar w piecach, suszarniach i hutnictwie
• Izolacja przewodów elektrycznych w urządzeniach wysokotemperaturowych
• Laboratoria i pomiary procesowe

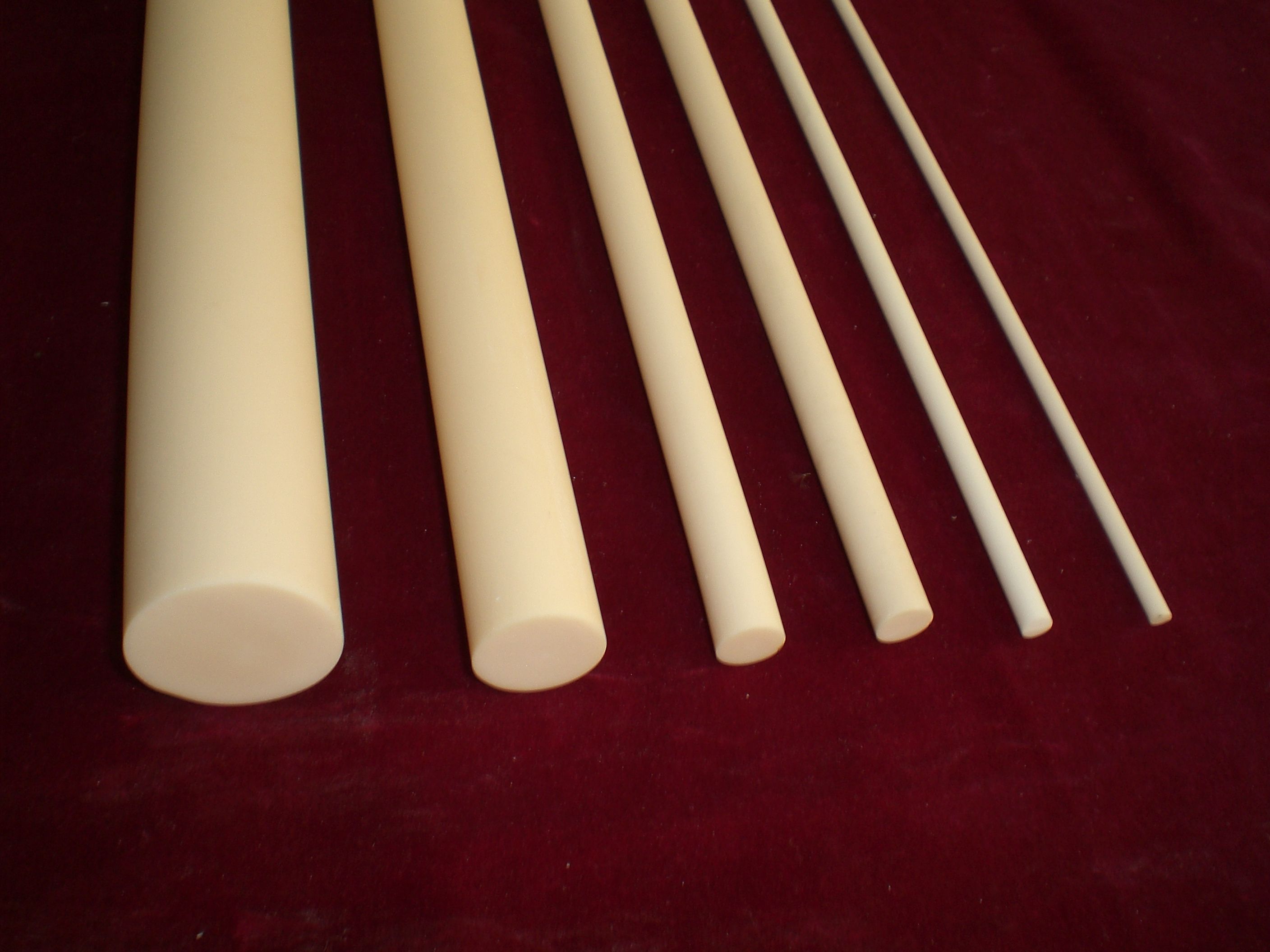

Galeria
